Installation All Sky Camera sur le toit

1) Materiel

2) Montage

3) Installation

4) Divers - Liens

Montage

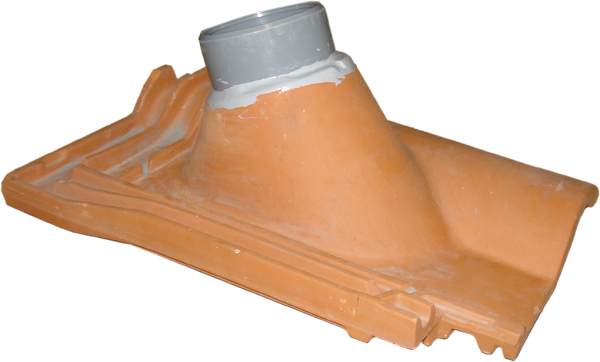

Le tampon Ø110/100 est collé sur la tuile dessus et dessous avec le mastic à batiment. Bien lisser le mastic extérieur avec par exemple le doigt enduit d'eau savonneuse pour une parfaite étanchéité

Tuile + Tampon

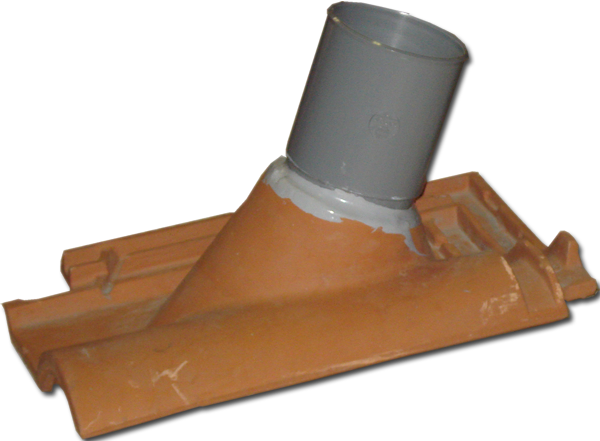

Apres séchage (au moins 24 h) Le manchon femelle est ensuite collé sur le tampon. Bien encoler les 2 surfaces male femelle. Attention lors de la mise en place, Il faut enfoncer le manchon en une seul fois; car la prise de la colle PVC est quasi instantanée.

tuile+tampon+manchon



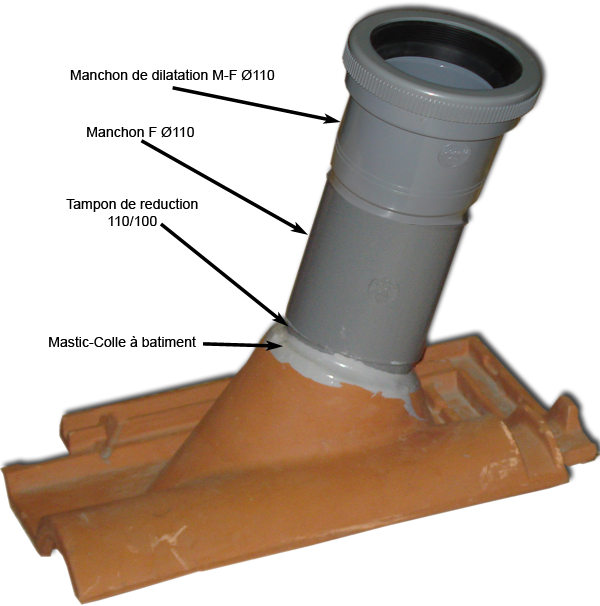

Puis idem pour le manchon de dilatation qui est collé dans le manchon femelle.

tuile+PVC complet

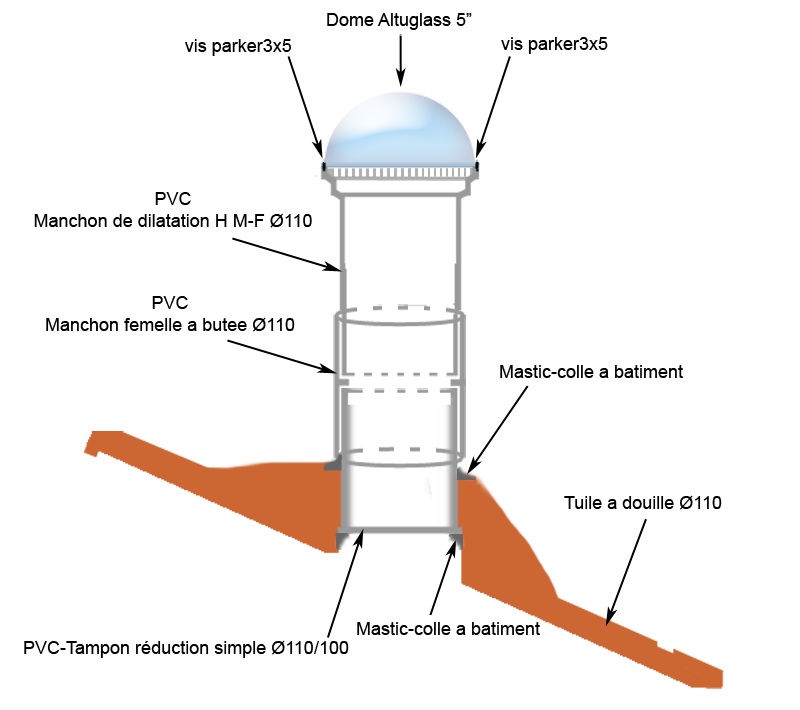

Après avoir dépoli (à l'aide d'un morceau de papier de verre ou de toile émeri 200 ou 400), assemblé et collé les divers éléments en PVC et le dôme altuglas, on pourra parfaire l'étanchéité et la solidité de l'ensemble, en réalisant un joint avec la colle mastic à bâtiment entre chaque pièce PVC ainsi que sur le rebord du dôme.

Plan

Attention!

Le dôme est en Altuglas, c'est-à-dire en PolyMethylMethAcrylate.

Matière synthétique ayant une meilleure transparence que le verre (quasi idem au cristal !), par rapport, par exemple aux polycarbonates (plus souple, mais moins bon coté performances de transparence et moins bonne résistance aux intempéries et au "jaunissement"), mais malheureusement beaucoup plus fragile aux rayures et à la casse.

Lors du dépolissage du rebord du dôme, bien prendre garde qu'aucune particule de papier de verre ou autre ne vienne se coller d'un coté ou de l'autre. Si c'était le cas, "souffler" ces poussières, ou procéder par immersion dans l'eau distillée pour les éliminer, faute de quoi le dôme sera irrémédiablement rayé.

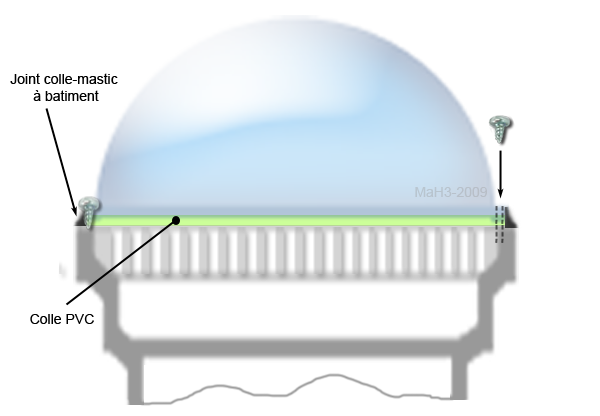

Le modele de dôme utilisé ici avait déjà 2 trous de Ø3 mm diamétralement opposés sur le rebord. Si votre modèle n'en a pas, procéder au perçage très soigneusement, avec très peu de pression, sinon, c'est la casse ou la fente. Idem pour le serrage des vis, surtout ne pas forcer, mais se contenter d'amener la tête de vis contre le rebord du dôme.

En fait, les 2 vis parker ne sont pas indispensables. Elles servent uniquement à centrer correctement le dôme sur le manchon PVC lors du collage.



Detail fixation dôme

Plan - Detail
